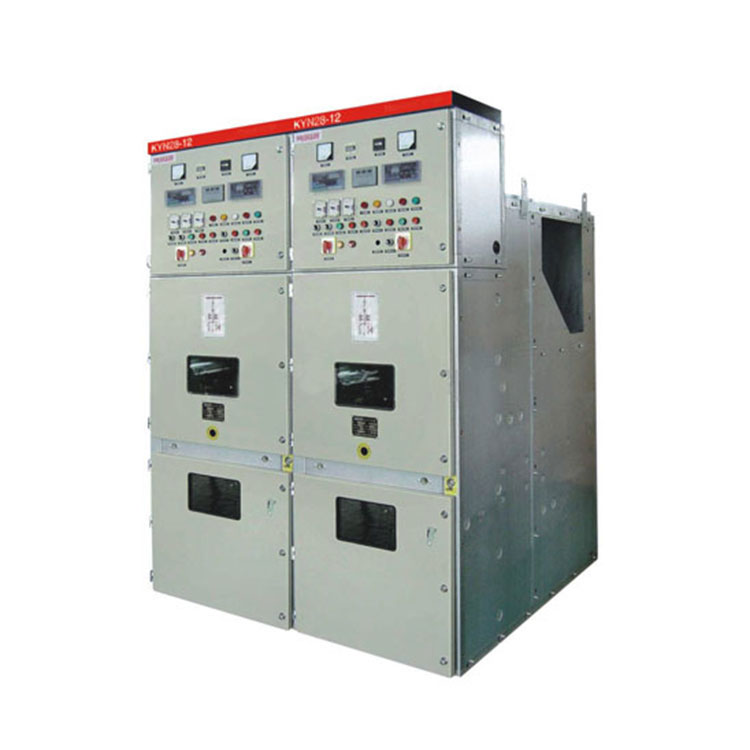

11kv 실외 Lv 및 Mv Vcb 패널이 안정적인 배전을 위한 최선의 선택인 이유

배전설비 전문 제조사로서,콘소고성능을 제공합니다11kv 옥외 Lv 및 Mv Vcb 패널산업, 유틸리티, 상업 및 인프라 프로젝트용으로 설계되었습니다. 진공 회로 차단기 기술로 설계된 이 실외 개폐 장치 패널은 우수한 절연성을 제공하며, 안전한 스위칭, 긴 서비스 수명, 열악한 환경 조건에서도 안정적인 작동이 가능합니다.

현대 전기 시스템의 안전성, 효율성 및 안정성을 보장하려면 올바른 실외 개폐 장치를 선택하는 것이 필수적입니다. 이 기사에서는 11kv Outdoor Lv 및 Mv Vcb 패널의 작동 방식, 주요 장점, 기술 사양, 응용 분야, 선택 팁, 유지 관리 권장 사항 및 이것이 선호되는 중전압 중 하나가 된 이유 전 세계적으로 솔루션을 제공합니다. 새로운 전기 네트워크를 설계하든, 기존 시스템을 업그레이드하든, 이 가이드는 엔지니어, 계약자 및 조달 전문가에게 실용적인 통찰력을 제공합니다.

내용물

• 11kv 실외 Lv 및 Mv Vcb 패널이란 무엇입니까?
• 진공 회로 차단기 패널이 왜 그렇게 인기가 있습니까?
• 옥외 VCB 패널의 주요 구성 요소
• 기술 사양 비교
• 일반적인 응용 분야
• 올바른 패널을 선택하는 방법
• 유지 관리 모범 사례
• 자주 묻는 질문
• 결론

11kv 실외 Lv 및 Mv Vcb 패널이란 무엇입니까?

11kv 실외 Lv 및 Mv Vcb 패널은 다음을 갖춘 완벽한 중간 전압 배전 솔루션입니다. 실외 설치용으로 설계된 진공 회로 차단기(VCB)입니다. 이 패널은 안전하게 제어, 격리 및 보호합니다. 모니터링을 위해 저전압 제어 회로를 통합하면서 약 11kV에서 작동하는 전기 공급 장치, 보호, 통신, 자동화.

기존의 오일 또는 공기 회로 차단기와 달리 진공 회로 차단기는 밀봉된 내부의 전기 아크를 소멸합니다. 진공 차단기. 차단기 내부에는 가스가 거의 없기 때문에 전기 아크가 빠르게 사라지고, 결과적으로 뛰어난 스위칭 성능, 최소한의 유지 관리 요구 사항 및 상당히 긴 서비스 수명을 제공합니다.

현대식 실외 VCB 패널은 비바람에 견디는 아연 도금 강철 또는 스테인레스 스틸 인클로저를 사용하여 제조됩니다. 비, 습기, 먼지, 자외선, 곤충 등으로부터 내부 전기 부품을 보호하는 구조입니다. 그리고 가혹한 환경 조건. 많은 설계가 IEC 표준을 준수하며 여러 환경에서 안정적으로 작동할 수 있습니다. 넓은 온도 범위.

진공 회로 차단기 패널이 왜 그렇게 인기가 있습니까?

전력 유틸리티와 산업 시설에서는 진공 회로 차단기 기술을 점점 더 선호하고 있습니다. 탁월한 장기 신뢰성으로 높은 작동 안전성을 제공합니다. 전기 인프라가 더욱 지능화되면서 장비는 유지 관리 비용을 줄이고 가동 중지 시간을 최소화하는 동시에 일관된 보호 기능을 제공해야 합니다.

탁월한 안전 성능

진공 차단기는 기존의 많은 차단 기술에 비해 아크 플래시 위험을 효과적으로 제거합니다. 밀봉된 진공 챔버는 연소를 방지하고 화재 위험을 크게 줄여 이러한 패널을 다음과 같은 용도에 적합하게 만듭니다. 높은 운영 안전성이 요구되는 중요 시설.

긴 기계적 수명

고품질 VCB는 최소한의 마모로 수만 번의 스위칭 작업을 수행할 수 있습니다. 이런 내구성이 떨어지네요 유지보수 빈도를 줄이고 전기 설비의 전체 수명주기 비용을 줄입니다.

우수한 환경 보호

오일 회로 차단기와 달리 진공 기술에는 환경으로 누출될 수 있는 절연 오일이 필요하지 않습니다. 또한 오일이 채워진 장비와 관련된 정기적인 취급 및 교체를 방지하고 더 깨끗한 환경을 지원합니다. 지속 가능한 전력 분배.

안정적인 오류 격리

과부하나 단락 등의 고장이 발생하면 차단기는 해당 피더의 연결을 빠르게 차단하고, 유지하면서 변압기, 모터, 케이블 및 기타 값비싼 전기 자산의 손상을 방지합니다. 시스템 안정성.

스마트 그리드 통합에 적합

최신 실외 VCB 패널은 지능형 보호 계전기, SCADA 통신 모듈, 원격 모니터링 시스템, 결함 표시기 및 디지털 측정 장치를 통해 예측 유지 관리가 가능합니다. 실시간 네트워크 관리 등이 가능합니다.

옥외 VCB 패널의 주요 구성 요소

실외 VCB 패널의 내부 구조를 이해하면 엔지니어가 장비 품질과 장기적인 신뢰성을 평가하는 데 도움이 됩니다. 구성은 프로젝트 요구 사항에 따라 다를 수 있지만 대부분의 11kV 실외 LV 및 MV VCB 패널은 안전하고 효율적인 전력 분배를 보장하기 위해 함께 작동하는 몇 가지 필수 구성 요소를 공유합니다.

진공 차단기

진공 차단기는 패널의 핵심입니다. 밀봉된 진공 차단기 내부의 전기 아크를 소멸시켜 정상 부하 전류 및 고장 전류를 차단합니다. 기존 차단 기술과 비교하여 진공 차단기는 더 빠른 스위칭, 더 높은 유전 회수율 및 훨씬 더 낮은 유지 관리 요구 사항을 제공합니다.

보호계전기

디지털 보호 계전기는 전압, 전류, 주파수 및 오류 상태를 지속적으로 모니터링합니다. 과부하, 단락, 지락 등의 이상이 발생하면 계전기는 즉시 차단기에 트립 명령을 보내 변압기, 케이블, 발전기 및 후속 장비를 보호합니다.

전류 및 전압 변압기

CT 및 VT는 계량, 보호 및 모니터링을 위한 정확한 전기 측정을 제공합니다. 이러한 장치를 사용하면 지능형 제어 시스템이 비정상적인 작동 조건을 높은 정밀도로 감지할 수 있습니다.

버스바 시스템

구리 또는 알루미늄 버스바는 인클로저 내부에서 전기 에너지를 효율적으로 분배합니다. 적절한 절연 설계는 열 발생을 최소화하는 동시에 결함 상태에서 탁월한 전도성과 기계적 강도를 보장합니다.

실외 인클로저

인클로저는 습기, 먼지, 부식, 햇빛, 곤충 및 기계적 충격으로부터 내부 전기 구성 요소를 보호합니다. 설치 환경에 따라 제조업체는 IP 등급 보호 기능을 갖춘 아연 도금 강철 또는 스테인리스 스틸 캐비닛을 제공할 수 있습니다.

제어 및 모니터링 장치

최신 실외 스위치기어에는 SCADA, Modbus, IEC 61850 및 원격 통신 기능을 지원하는 지능형 모니터링 시스템이 포함되는 경우가 많습니다. 운영자는 설치 현장을 방문하지 않고도 장비 상태 모니터링, 알람 수신, 원격 진단을 수행할 수 있습니다.

기술 사양 비교

다음 표에는 일반적인 11kV 실외 LV 및 MV VCB 패널에 대한 일반적인 기술 매개변수가 요약되어 있습니다. 실제 사양은 프로젝트 요구 사항 및 맞춤형 구성에 따라 달라질 수 있습니다.

일반적인 응용 분야

11kV 실외 VCB 패널의 유연성과 내구성으로 인해 다양한 산업 및 유틸리티 프로젝트에 적합합니다. 열악한 실외 환경에서 안정적으로 작동할 수 있는 능력으로 인해 전 세계적으로 가장 널리 채택되는 중전압 스위칭 솔루션 중 하나가 되었습니다.

• 발전소
• 변전소
• 태양광 및 풍력 발전 단지를 포함한 재생 에너지 프로젝트
• 산업 제조 시설
• 채굴 작업
• 석유 및 가스 생산 현장
• 지방자치 배전 시스템
• 상업단지
• 교통 인프라
• 안정적인 중전압 배전이 필요한 데이터센터

재생 가능 에너지 애플리케이션의 경우 실외 VCB 패널은 변압기 및 공급 회로를 보호하는 동시에 유틸리티 그리드와 안전하게 통합하는 데 중요한 역할을 합니다. 지능형 보호 시스템은 원격 모니터링 플랫폼을 통해 운영 가시성을 향상시킵니다.

올바른 11kV 실외 VCB 패널을 선택하는 방법

적절한 패널을 선택하려면 기술 요구 사항과 작동 조건을 모두 신중하게 평가해야 합니다. 단지 가격만을 기준으로 장비를 선택하면 장기적인 유지 관리 비용이 증가하거나 시스템 신뢰성이 저하될 수 있습니다.

1. 필요한 정격 전류와 차단 용량을 결정합니다.
2. 환경 조건 평가습도, 염수 분무, 먼지, 고도 및 온도와 같은.
3. 적절한 인클로저 보호 선택설치 환경에 따라.
4. IEC 표준 준수 확인및 현지 전기 규정.
5. 향후 확장을 고려모듈식 패널 디자인을 선택하여
6. 지능형 통신 기능 검증SCADA 통합이 필요한 경우.
7. 경험이 풍부한 제조업체를 선택하세요엔지니어링 지원, 테스트 보고서 및 애프터 서비스를 제공할 수 있습니다.

유지 관리 모범 사례

진공 회로 차단기는 오일로 채워진 대안에 비해 유지 관리가 훨씬 덜 필요하지만 장비 수명 주기 전반에 걸쳐 최대의 신뢰성을 보장하려면 정기적인 검사가 여전히 필수적입니다.

• 인클로저 씰을 정기적으로 검사하십시오.
• 절연 표면에서 먼지와 오염 물질을 청소하십시오.
• 과열이 있는지 전기 연결을 확인하십시오.
• 보호계전기 설정을 주기적으로 확인하세요.
• 예정된 유지 관리 기간 동안 절연 저항 테스트를 수행하십시오.
• 차단기를 기계적으로 작동시켜 원활한 움직임을 확인합니다.
• 지능형 모니터링 시스템을 사용하여 운영 데이터를 모니터링합니다.

예방적 유지보수 일정을 따르면 장비 서비스 수명을 연장하는 동시에 예상치 못한 가동 중단을 크게 줄일 수 있습니다. 이제 많은 유틸리티에서는 일상적인 검사를 운영 데이터를 분석하여 잠재적인 오류가 발생하기 전에 식별하는 예측 유지 관리 기술과 결합합니다.

자주 묻는 질문

결론

전력 시스템이 더 나은 지능, 효율성 및 지속 가능성을 향해 계속 발전함에 따라,11kV 실외 LV 및 MV VCB 패널중전압 배전을 위한 신뢰할 수 있는 솔루션이 되었습니다. 뛰어난 스위칭 성능, 탁월한 신뢰성, 낮은 유지 관리 요구 사항 및 최신 자동화 기술과의 호환성 덕분에 유틸리티, 산업 시설, 재생 에너지 프로젝트 및 상업 인프라에 대한 탁월한 투자가 가능합니다.

전문적인 엔지니어링 전문성을 바탕으로,콘소는 다양한 프로젝트 요구 사항을 충족하는 신뢰할 수 있는 실외 고압 스위치기어 솔루션을 제공하기 위해 최선을 다하고 있습니다. 표준 구성이 필요하든 완전 맞춤형 배전 시스템이 필요하든 당사의 숙련된 팀은 프로젝트 전반에 걸쳐 기술 상담, 제품 권장 사항 및 포괄적인 지원을 제공할 준비가 되어 있습니다.문의하기오늘 귀하의 응용 분야에 대해 논의하고 신뢰할 수 있는 11kV 실외 LV 및 MV VCB 패널이 전기 네트워크의 안전성, 효율성 및 장기적인 성능을 향상시키는 데 어떻게 도움이 될 수 있는지 알아보십시오.
