SF6 완전 가스 가득한 링 메인 장치에 아는 것이 좋습니다.

1. SF6 가스 절연 스위치 기어의 주요 특징 :

가스 절연 스위치 기어  SF6을 10kV ~ 35kV 링 메인 장치의 주요 절연 매체로 채택합니다. 도시화의 건설에서 SF6 전체 가스 충전 링 메인 장치는 소형 및 모듈 식 설계에 대한 의미 이점이 있습니다. 도시 전력망, 철도 교통, 새로운 에너지 산업 및 산업 기업에 널리 채택됩니다.

1.1 SF6 가스 절연 스위치 기어의 모듈 식 설계

그만큼SF6 링 메인 장치  주로 C (케이블 스위치 패널), V (진공 회로 차단기 패널), D (직접 케이블 연결 패널), DE (접지 패널과의 직접 케이블 연결), F (스위치 퓨즈 단절 패널) 및 M (미터링 패널)이 있습니다.

실제로 C 및 V 장치는 케이블 전원 라인을 입력 및 출력에 대한 제어 및 보호 기능을 제공합니다. 부하 작동 기능 외에도 V 장치는 단락 전류 및 하중 전류를 절단하는 데 더 많은 기능이 있습니다. M 장치는 CT 및 PT 및 에너지 미터를 미터링합니다. 일반적으로 너비는 800mm입니다.Kyn28-12. D 및 DE 장치는지면에서 SF6 링 메인 장치의 상단까지 케이블 높이를 높이는 데 사용됩니다. 또한, F 장치는 보호 및 출력 보호에도 사용되지만 터미널 사용자는 제어 기어가 더 복잡하기 때문에 F 장치 대신 V 단위를 채택하는 것을 선호합니다.

1.2 SF6 가스 절연 스위치 기어의 소형 설계

일반적으로 C 또는 V 단위의 치수는 w*h*d = 371*1800*750 (mm)이지만 Kyn28-12의 입력 또는 출력 패널은 w*h*d = 800*2300*1500 (mm)입니다. SF6 Ring Main Unit이 물류 및 토지 비용에 더 경쟁력이 있다는 것은 의심의 여지가 없습니다. 또한, SF6 가스 절연 스위치 기어는 소형 설계로서 Kyn28-12보다 재료 비용이 낮습니다.

2. SF6 가스 절연 스위치 기어의 구조 S 화학

   가스 절연 스위치 기어에는 주로 SF6 가스 탱크, 메인 스위치 및 차단기, 버스 바 시스템, 제어 기어 및 보조 제어 및 보호 시스템이 있습니다.

   SF6 가스 탱크는 201 또는 304 스테인레스 스틸을 채택하며, 그 중 연간 누출 속도는 0.1%보다 낮으며, 이는 완전히 밀봉되고 절연 된 것으로 설계되었습니다. 30 년 이상 유지 보수가없는 서비스를 보장합니다.

   그것은 a와 비슷합니다공기 절연 스위치 기어  입력 및 출력 패널의 메인 스위치 및 차단기는 전원 시스템의 제어 및 보호를위한 접지 스위치, 분리 스위치,로드 스위치 차단기 및 진공 회로 차단기입니다.

   하나의 공통 SF6 탱크에서는 10kV 전력망 시스템의 대부분에서 7 개의 모듈 식 장치를 통합 할 수 있습니다. 그렇지 않으면 연결 케이블 및 케이블 플러그가 확장에 필요합니다. 그러나 하나의 공통 탱크에서 모듈 식 장치는 구리 버스 바에 의해 연결됩니다.

   보조 제어 및 보호 시스템은 SF6 링 메인 장치를 시스템 고장으로부터 보호하기 위해 값 전압 및 전류를 모니터링하는 기능이 있습니다. 한편, 자동화, 원격 제어, 데이터 수집 및 SCADA 시스템 액세스도 지원합니다. 또한, SF6 링 메인 장치는 제어 및 신호 전송의 정상적인 작동을 보장하기 위해 보조 전원 공급 장치를 제공합니다.

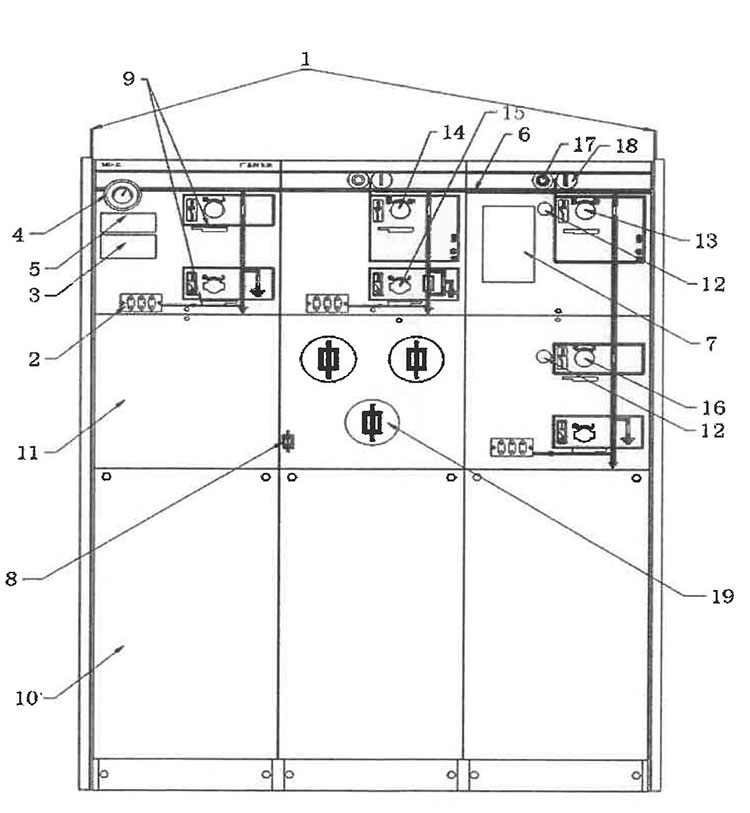

2.1 SF6 가스 절연 S 마녀의 트럭 구조 D IAGRAM :

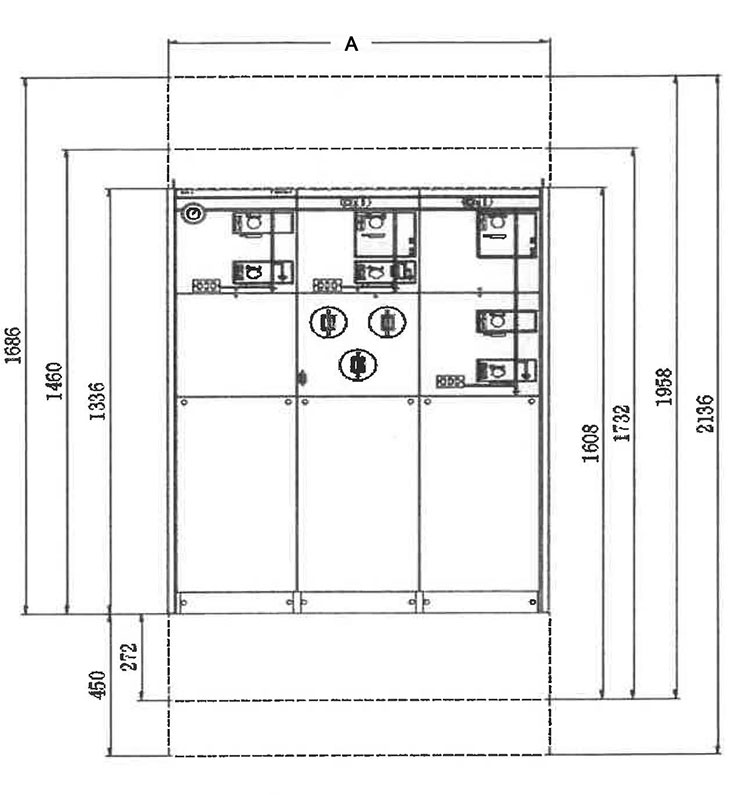

2.2 SF6 링 메인 장치의 외부 치수 ：

2.3 표준 olution 및 extension m odules ：

3. SF6 가스 절연 스위치 기어의 파라미터
